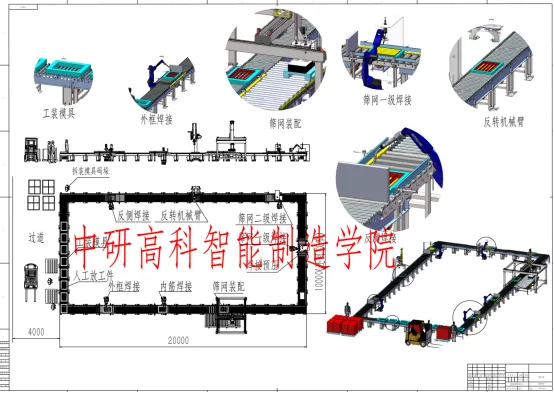

SolidWorks裝配體設計：做好干涉檢查，避免設備裝不上 在非標機械設計中，SolidWorks（SW）裝配體設計是關鍵環節——把各個零件組裝起來，才能看到設備的整體效果。但很多設計師在裝配體設計時，常忽略“干涉檢查”，等到實際生產組裝時，才發現零件之間互相碰撞、裝不進去，不僅要重新修改設計，還會延誤生產周期。今天就來聊聊SW裝配體設計中干涉檢查的方法和技巧，幫你提前規避問題。

首先要明確：什么是干涉？簡單說，就是兩個零件在裝配時，有部分 “重疊” 了 —— 比如一個軸要穿過一個孔，結果軸的直徑比孔大，或者兩個零件的安裝位置靠得太近，組裝時會互相擋住。這些問題在 2D 圖紙上可能看不出來，但在 3D 裝配體里，通過 SW 的干涉檢查功能就能輕松發現。

步是 “及時做初步干涉檢查”。不要等所有零件都裝配完再檢查，而是裝完幾個關鍵零件就查一次，這樣能早發現問題，減少后續修改量。比如設計一個齒輪傳動機構，裝完主動齒輪、從動齒輪和軸后，就可以先做干涉檢查：在 SW 菜單欄里找到 “評估”，點擊 “干涉檢查”，選擇要檢查的零件，點擊 “計算”，如果有干涉，SW 會用紅色標出干涉區域，還會顯示干涉的體積大小。曾經有個同事，把整個設備的 50 多個零件全裝完才做檢查，結果發現電機和支架有嚴重干涉，不得不拆開 20 多個零件重新修改，花了 3 天時間；而如果裝完電機和支架就檢查，10 分鐘就能發現問題，省時又省力。

第二步是 “區分‘真干涉’和‘假干涉’”。SW 的干涉檢查會把所有重疊區域都標出來，但有些 “重疊” 其實是正常的，比如零件之間的配合間隙、螺紋連接的重合部分，這些屬于 “假干涉”，不需要修改；而零件之間的硬性碰撞，比如軸和孔完全卡死后的重疊，才是 “真干涉”，必須解決。區分的方法很簡單：檢查干涉體積時，如果體積很小（比如只有 0.1mm3），且是配合部位，可能是正常間隙；如果體積大，且零件之間沒有配合關系，就是真干涉。比如設計一個螺栓連接，螺栓和螺母的螺紋部分會顯示干涉，但這是正常的，不用管；但如果螺栓頭部和零件表面有干涉，就是真干涉，需要調整螺栓長度或零件厚度。

第三步是 “用‘動態干涉檢查’模擬運動”。很多非標設備是運動的，比如傳送帶、機械臂，靜態時沒有干涉，運動起來可能就會碰撞。這時就需要用 SW 的 “動態干涉檢查”：先給裝配體添加運動算例，設置好零件的運動軌跡（比如電機帶動齒輪轉動、機械臂上下移動），然后在運動算例里開啟 “動態干涉檢查”，播放運動過程，SW 會自動記錄運動中的干涉情況。比如設計一個氣動夾爪，靜態時夾爪和工件沒有干涉，但夾爪閉合時，爪子和工件側面碰撞，通過動態干涉檢查就能發現這個問題，然后調整夾爪的角度或工件的位置。有個客戶曾設計了一個旋轉工作臺，靜態檢查沒問題，實際運轉時工作臺和旁邊的傳感器碰撞，后來用動態干涉檢查找到問題，修改了傳感器的安裝位置，才解決了問題。

做好干涉檢查，能讓非標設備在設計階段就規避 “裝不上”“動不了” 的問題，減少后續修改成本和生產延誤。SW 的干涉檢查功能不難用，多練習幾次，就能熟練掌握，讓裝配體設計更靠譜。
